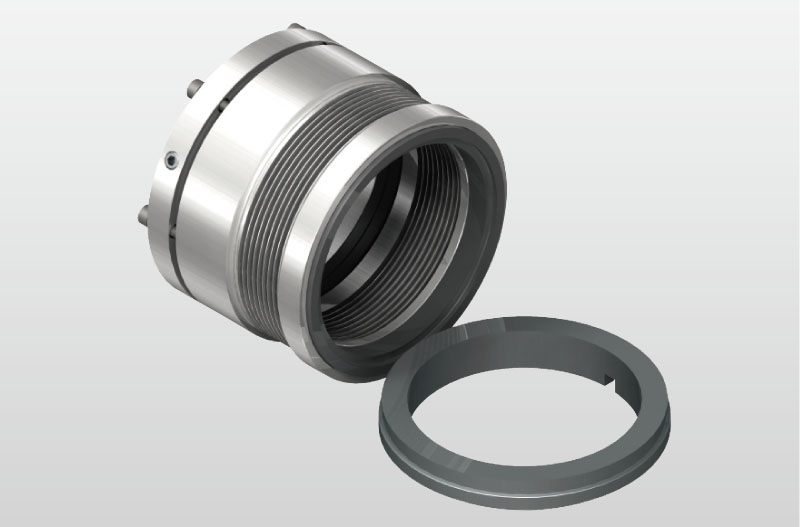

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2MPa(однослойный волновой лист)
≤6.9MPa(двуслойный волновой лист)
Ско¬рость: ≤25m/s
Температура: -75˚C~+425˚C
● Подвижное кольцо (карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/карбид вольфрама) Вспомогательное уплотнение (гибкий углеграфит)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

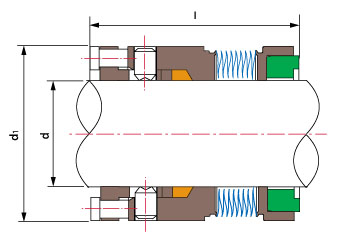

| Вал(инч) | d | d1 | l |
| 25 | 25 | 41.28 | 38.89 |
| 28 | 28 | 44.45 | 39.67 |
| 32 | 32 | 47.63 | 40.46 |
| 35 | 35 | 50.80 | 40.46 |
| 38 | 38 | 53.98 | 40.46 |
| 40 | 40 | 57.15 | 40.46 |
| 45 | 45 | 60.33 | 41.28 |
| 48 | 48 | 63.50 | 41.28 |
| 50 | 50 | 66.68 | 42.06 |
| 55 | 55 | 69.85 | 42.06 |
| 60 | 60 | 76.20 | 43.66 |
| 65 | 65 | 82.55 | 44.45 |
| 70 | 70 | 88.90 | 45.24 |
| 75 | 75 | 96.82 | 47.63 |
| 80 | 80 | 101.6 | 47.63 |
| 85 | 85 | 107.95 | 47.63 |
| 90 | 90 | 111.13 | 47.63 |
| 95 | 95 | 117.48 | 47.63 |
| 100 | 100 | 123.83 | 47.63 |
