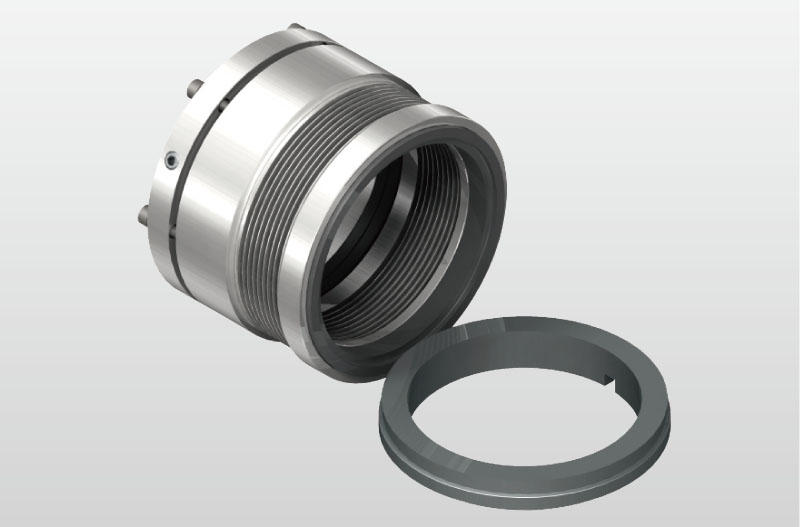

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2MPa(однослойный волновой лист)
≤6.9MPa(двуслойный волновой лист)
Ско¬рость: ≤25m/s
Температура: -75˚C~+425˚C
● Подвижное кольцо (карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/карбид вольфрама) Вспомогательное уплотнение (гибкий углеграфит)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

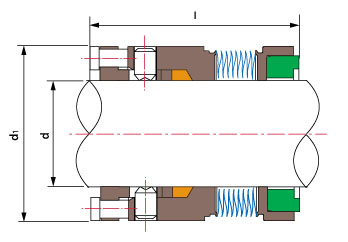

| Вал(инч) | d | d1 | l |
| 1.000 | 1.000 | 1.625 | 1.531 |
| 1.125 | 1.125 | 1.750 | 1.562 |
| 1.250 | 1.250 | 1.875 | 1.593 |
| 1.375 | 1.375 | 2.000 | 1.593 |
| 1.500 | 1.500 | 2.125 | 1.593 |
| 1.625 | 1.625 | 2.250 | 1.593 |
| 1.750 | 1.750 | 2.375 | 1.625 |
| 1.875 | 1.875 | 2.500 | 1.625 |
| 2.000 | 2.000 | 2.625 | 1.656 |
| 2.125 | 2.125 | 2.750 | 1.656 |
| 2.250 | 2.250 | 2.875 | 1.719 |
| 2.375 | 2.375 | 3.000 | 1.719 |
| 2.500 | 2.500 | 3.250 | 1.750 |
| 2.625 | 2.625 | 3.375 | 1.781 |
| 2.750 | 2.750 | 3.500 | 1.781 |
| 2.875 | 2.875 | 3.687 | 1.875 |
| 3.000 | 3.000 | 3.812 | 1.875 |
| 3.125 | 3.125 | 4.000 | 1.875 |
| 3.250 | 3.250 | 4.125 | 1.875 |
| 3.375 | 3.375 | 4.250 | 1.875 |
| 3.500 | 3.500 | 4.375 | 1.875 |
| 3.625 | 3.625 | 4.500 | 1.875 |
| 3.750 | 3.750 | 4.625 | 1.875 |
| 3.875 | 3.875 | 4.750 | 1.875 |
| 4.000 | 4.000 | 4.875 | 1.875 |
