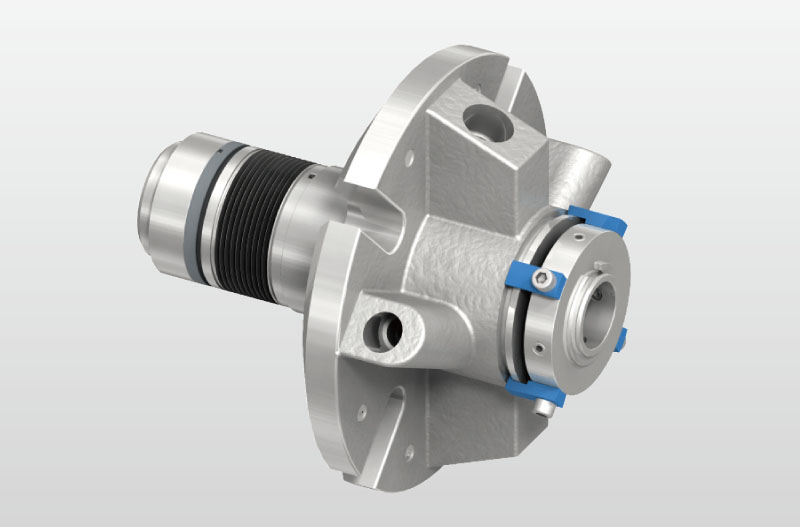

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2.1MPa
Ско¬рость: ≤25m/s
Температура: -29˚C~+204˚C
● Подвижное кольцо (карбид кремния/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

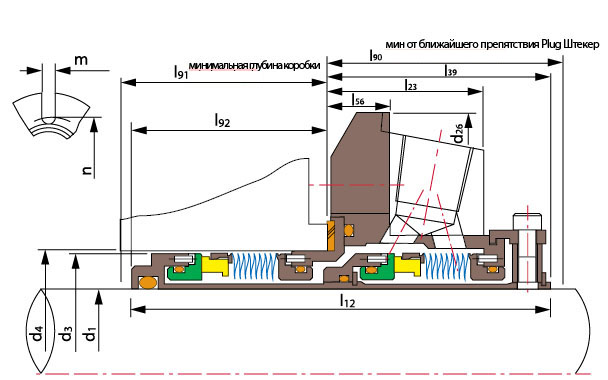

| d1(mm) | d3 | d4 | d26 | l12 | l23 | l39 | l56 | l90 | l91 | l92 | m | n | |
| min | max | ||||||||||||
| 24 | 39.7 | 41.3 | 48.0 | 101.6 | 94.1 | 34.4 | 49.6 | 13.5 | 50.8 | 47.7 | 44.5 | 13.3 | 71.2 |
| 25 | 39.7 | 41.3 | 48.0 | 101.6 | 94.1 | 34.4 | 49.6 | 13.5 | 50.8 | 47.7 | 44.5 | 13.3 | 71.2 |
| 28 | 42.9 | 44.5 | 51.2 | 104.8 | 97.8 | 36.7 | 52.4 | 13.5 | 54.0 | 48.6 | 45.4 | 13.3 | 74.5 |
| 30 | 44.8 | 46.1 | 56.5 | 108.0 | 97.8 | 36.7 | 52.4 | 13.5 | 54.0 | 48.6 | 45.4 | 13.3 | 79.9 |
| 32 | 46.0 | 47.6 | 58.3 | 108.0 | 97.8 | 36.7 | 52.4 | 13.5 | 54.0 | 48.6 | 45.4 | 13.3 | 81.6 |
| 33 | 49.3 | 50.8 | 61.5 | 111.1 | 97.8 | 36.7 | 52.4 | 13.5 | 54.0 | 48.6 | 45.4 | 13.3 | 84.8 |
| 35 | 49.3 | 50.8 | 61.5 | 111.1 | 97.8 | 36.7 | 52.4 | 13.5 | 54.0 | 48.6 | 45.4 | 13.3 | 84.8 |
| 38 | 55.6 | 57.2 | 68.1 | 123.8 | 101.5 | 37.8 | 54.0 | 15.1 | 55.5 | 50.7 | 47.5 | 13.3 | 91.4 |
| 40 | 58.7 | 60.3 | 71.4 | 127.0 | 101.5 | 37.8 | 54.0 | 15.1 | 55.5 | 50.7 | 47.5 | 14.3 | 95.7 |
| 43 | 61.5 | 63.0 | 74.1 | 133.4 | 101.5 | 37.8 | 54.0 | 15.1 | 55.5 | 50.7 | 47.5 | 14.3 | 98.4 |
| 45 | 61.5 | 63.0 | 74.1 | 133.4 | 101.5 | 37.8 | 54.0 | 15.1 | 55.5 | 50.7 | 47.5 | 14.3 | 98.4 |
| 48 | 65.1 | 66.7 | 74.1 | 133.4 | 101.5 | 37.8 | 54.0 | 15.1 | 55.5 | 50.7 | 47.5 | 14.3 | 98.4 |
| 50 | 68.3 | 70.0 | 76.6 | 139.7 | 110.6 | 40.7 | 58.7 | 27.0 | 60.3 | 55.0 | 51.9 | 14.3 | 101.6 |
| 53 | 71.4 | 73.0 | 85.3 | 148.8 | 110.6 | 40.7 | 58.7 | 15.1 | 60.3 | 55.0 | 51.9 | 17.4 | 113.5 |
| 55 | 73.0 | 75.0 | 85.3 | 148.8 | 110.6 | 40.7 | 58.7 | 15.1 | 60.3 | 55.0 | 51.9 | 17.4 | 113.5 |
| 58 | 74.6 | 76.2 | 88.5 | 165.1 | 110.6 | 40.7 | 58.7 | 15.1 | 60.3 | 55.0 | 51.9 | 17.4 | 116.0 |
| 60 | 77.8 | 79.4 | 91.7 | 165.1 | 115.4 | 43.6 | 62.6 | 15.9 | 64.2 | 56.0 | 52.8 | 17.4 | 119.9 |
| 63 | 84.1 | 85.7 | 98.8 | 171.5 | 115.4 | 43.6 | 65.1 | 15.9 | 66.7 | 53.5 | 50.3 | 17.4 | 127.0 |
| 65 | 84.1 | 85.7 | 98.8 | 171.5 | 115.4 | 43.6 | 65.1 | 15.9 | 66.7 | 53.5 | 50.3 | 17.4 | 127.0 |
| 68 | 90.5 | 92.1 | 103.2 | 171.5 | 116.7 | 41.3 | 63.5 | 15.9 | 65.1 | 56.4 | 53.2 | 17.4 | 131.3 |
| 70 | 90.5 | 92.1 | 103.2 | 171.5 | 116.7 | 41.3 | 63.5 | 15.9 | 65.1 | 56.4 | 53.2 | 17.4 | 131.3 |
| 75 | 100.0 | 101.6 | 113.5 | 196.9 | 116.7 | 45.4 | 65.1 | 17.4 | 66.7 | 54.8 | 51.6 | 20.6 | 145.3 |
