Технические параметры:
Давление: ≤1.2MPa
Ско¬рость: ≤10m/s
Температура: -20˚C~+90˚C
● Подвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/керамика/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон/ХЕМИГУМ/ЭПДМ)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

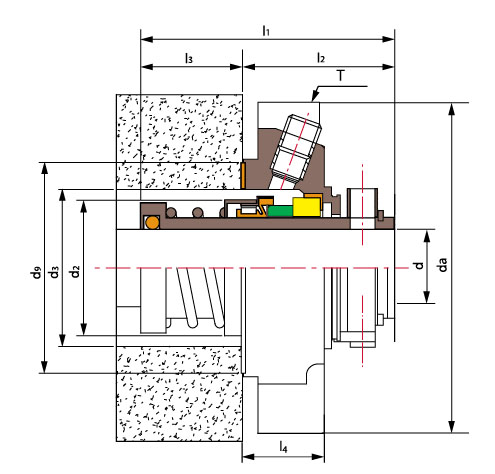

| d(инч) | d2 | d3 | d9 | da | l1 | l2 | l3 | l4 | T | |
| min | max | |||||||||
| 1.000 | 1.512 | 1.634 | 2 | 2.362 | 4.134 | 2.579 | 1.614 | 0.965 | 0.906 | 1/4NPT |
| 1.125 | 1.669 | 1.75 | 2.05 | 2.362 | 4.134 | 2.677 | 1.634 | 1.043 | 0.906 | 1/4NPT |
| 1.250 | 1.772 | 1.89 | 2.25 | 2.559 | 4.331 | 2.736 | 1.654 | 1.083 | 0.906 | 1/4NPT |
| 1.375 | 1.933 | 2 | 2.42 | 2.677 | 4.213 | 2.854 | 1.732 | 1.122 | 1.024 | 1/4NPT |
| 1.500 | 2.02 | 2.146 | 2.625 | 2.874 | 4.843 | 2.854 | 1.732 | 1.122 | 1.024 | 1/4NPT |
| 1.750 | 2.354 | 2.48 | 2.812 | 3.11 | 5.118 | 3.012 | 1.752 | 1.26 | 1.024 | 1/4NPT |
| 1.875 | 2.433 | 2.559 | 2.94 | 3.228 | 5.118 | 3.071 | 1.772 | 1.299 | 1.024 | 1/4NPT |
| 2.000 | 2.551 | 2.677 | 3.19 | 3.346 | 5.827 | 3.169 | 1.85 | 1.319 | 1.102 | 3/8NPT |
| 2.125 | 2.795 | 2.875 | 3.437 | 3.74 | 5.512 | 3.287 | 1.85 | 1.437 | 1.102 | 3/8NPT |
| 2.250 | 2.874 | 2.992 | 3.56 | 3.78 | 6.181 | 3.287 | 1.85 | 1.437 | 1.102 | 3/8NPT |
| 2.375 | 3.012 | 3.11 | 3.59 | 3.937 | 6.181 | 3.366 | 1.85 | 1.516 | 1.102 | 3/8NPT |
| 2.500 | 3.209 | 3.287 | 3.8 | 4.173 | 6.693 | 3.465 | 1.909 | 1.555 | 1.102 | 3/8NPT |
| 2.625 | 3.268 | 3.374 | 3.937 | 4.252 | 6.378 | 3.465 | 1.909 | 1.555 | 1.102 | 3/8NPT |
